Liquidyne® 3-Stage WA

HOE HET WERKT

De Liquidyne afdichting is opgebouwd uit verschillende modules en vervult de volgende functies:

Afdichten van de pompas
Afbouwen van druk
Weren van vuil

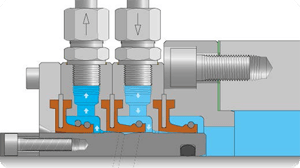

De volgorde van de modules kan variëren en hangt af van de specifieke applicatie. De afdichting kan grofweg worden opgedeeld in twee delen:

Een gegroefde bus die is vastgeklemd en meedraait met de as
De stilstaande huisdelen en rubberen lipafdichtingen die tegen het pomphuis worden gemonteerd

Doordat er bij de Liquidyne 3-Stage WA relatief grote abrasieve delen in het pompmedium zitten, wordt er gebruik gemaakt van een externe watertoevoer om de afdichting te smeren, koelen en reinigen. De lipafdichtingen draaien over een gedeeltelijk gegroefde bus die over de pompas is geplaatst. De spiraalvormige groeven en de omtreksnelheid (RPM) van de groefbus creëren een waterstroom (vergelijkbaar met aquaplaning) tussen de groeven en de lipafdichtingen. De conditie van de afdichting wordt gemonitord door de waterstroom van de pompzijde naar het afvoerkanaal van de afdichting te meten.

MATERIALEN

De Liquidyne 3-Stage WA bestaat uit een gegroefde loopbus van (roestvast) staal met een harde metalen slijtlaag (HML), huisdelen van (roestvast) staal, NBR lipafdichtingen en Hastelloy® C4 veren. De afdichting is beschikbaar voor as diameters vanaf 35 mm tot en met 590 mm.

OPTIONEEL

Pompen met een lage druk kunnen optioneel ook een gladde loopbus gebruiken in plaats van een gegroefde loopbus.

MAATWERK

Zijn onze gestandaardiseerde afdichtingen niet geschikt voor uw applicatie? Onze engineers ontwikkelen graag een maatwerkoplossing!

VOORSPELBARE LEVENSDUUR

Een van de grootste voordelen van de Liquidyne is conditie monitoring functie. Hiermee is de levensduur van de afdichting te voorspellen, wordt plotseling falen van de pomp voorkomen en nemen de onvoorziene kosten af tot een minimum.

Na verloop van tijd slijten de groeven van de bus en rubberen lipafdichtingen. Hierdoor kan er minder water worden getransporteerd en neemt de waterstroom bij het afvoerkanaal af. Als het debiet verminderd is tot 20% van het initiële debiet, dan is het tijd om onderhoud te plannen. Door de afname in het afvoerkanaal bij te houden, kan de onderhoudsinterval worden gemaximaliseerd en onderhoud tijdig worden ingepland.
