LIQUIDYNE® 2-STAGE

LIQUIDYNE® 2-STAGE

Liquidyne 2-Stage是Liquidyne系列的标准设计。该密封产品适用于所处理介质相对清洁的泵,此类介质包含不大于100µm的磨料颗粒。


优势

  状态监测可预测寿命
  能耗低
  维护间隔更长
  硬质金属层(HML)涂层,特别耐用的槽纹内衬
  无需外部冲洗液
  可选设计:可分拆的外壳零件



Liquidyne-2-stage
Micron
PH
Rotations
PV
Temperature
Bar

<100 MICRON

6<PH<8

NO
RESTRICTION

NO
RESTRICTION

0<T<90°C

1<P<41

技术信息

想要了解技术规格吗?下载图纸、横截面和数据表的技术产品信息。

DOWNLOAD PRODUCTSHEET
liquidyne-2-stage-1910x940

工作原理

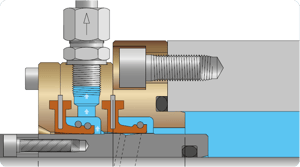

Liquidyne 2-Stage设计采用工艺介质润滑、清洁和冷却密封件。Liquidyne密封产品由不同的模块组成,并具有以下功能:

  1. 密封泵轴
  2. 降低压力

模块的顺序可以改变,视具体的应用而定。密封件大致可以分为两部分:

  1. 夹紧并随泵轴旋转的槽形衬套;
  2. 固定壳体部件和安装在泵壳体上的橡胶唇形密封件。

(水)润滑Liquidyne唇形密封件位于泵轴上方的部分开槽的衬套上。凹槽的螺旋形状和衬套的圆周速度(RPM)在凹槽和唇形密封之间产生水流(类似于漂滑现象)。水从泵这一侧流向密封件的排水口。测量泵侧到密封件排水口的水流,以此监测密封状态。Liquidyne 2-Stage可用于轴径为35至590毫米的轴。

材料

Liquidyne 2-Stage由带硬质金属层(HML)的槽形衬套(不锈钢)、外壳(青铜或不锈钢)、NBR唇形密封件、Hastelloy® C4弹簧和不锈钢夹紧环组成。

选配件

低压泵可以选用表面光滑平整的衬套,而不是带凹槽的表面。

定制化服务

我们的标准解决方案是否不适合您的应用?我们的工程师非常乐意为您定制密封产品!

predictable-lifetime-650x433

可预测的寿命

Liquidyne的主要优点之一是状态监测功能,该功能不仅监测密封件的状态,还可以预测其使用寿命。如何预测?衬套上的凹槽久了就会磨损。衬套输送的水变少,排水管排水也随之减少。排水量跌到初始流量的20%时,就需要维护。

跟踪排水量有助于更有效地开展维护计划,大大降低泵突发故障的风险,优化平均维护间隔时间,降低成本。
