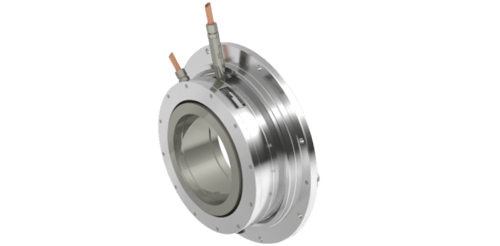

LIQUIDYNE® 3-STAGE WA

LIQUIDYNE® 3-STAGE WA

Liquidyne 3-Stage (WA)泵密封件用于处理水中含有相对较多磨损颗粒或大于100微米的颗粒的泵。拉钩斯密特公司开发的Liquidyne 3-Stage (WA)特别适用于处理污染水的泵。

优势

  状态监测
  能耗低
  最大化的维护间隔
  硬质金属层(HML)涂层，特别耐用的槽纹内衬
  沉降管可优化冲洗介质
  可选青铜材料，延长使用寿命

该密封产品主要应用于疏浚泵、泥浆泵、增压泵和矿山泵。

工作原理

Liquidyne 3-Stage WA能密封泵，用外部水流润滑、冷却和清洁密封件。通过水流还可以启用状态监测功能。

Liquidyne密封产品由不同模块组成，并具有以下功能：

1. 密封泵轴
2. 降低压力
3. 防泥污

模块的顺序可以改变，视具体的应用而定。密封件大致可以分为两部分：

1. 夹紧并随泵轴旋转的槽形衬套；
2. 固定壳体部件和安装在泵壳体上的橡胶唇形密封件。

Liquidyne 3-Stage WA专为大磨料颗粒（大于100 µm）而设计，使用外部冲洗液润滑、清洁和冷却密封件。（水）润滑Liquidyne唇形密封件位于泵轴上方的部分开槽的衬套上。凹槽的螺旋形状和衬套的圆周速度(RPM)在凹槽和唇形密封之间产生水流（类似于漂滑现象）。水从泵这一侧流向密封件的排水口。测量泵侧到密封件排水口的水流，以此监测密封状态。Liquidyne 3-Stage WA可用于轴径为35至590毫米的轴。
